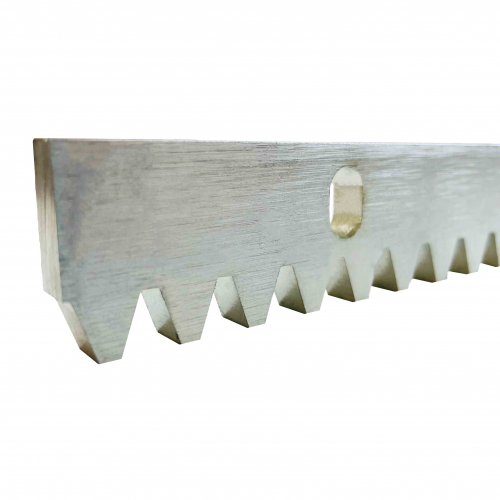

Рейка оцинкованная стальная зубчатая ФУРНИТЕХ 8 мм

Установка зубчатой рейки

Корректный монтаж зубчатой рейки является крайне важным условием для надёжной и бесшумной работы привода и ворот. Для установки зубчатой рейки на створку ворот выполните следующее:

• Разблокируйте привод. Переведите вручную створку ворот в одно из конечных положений.

• Установите на секции зубчатой рейки предназначенные монтажные принадлежности (втулки, болты, гайки, шайбы и т.п.). Крепления (болты) располагайте в центре отверстий рейки для обеспечения в дальнейшем возможности регулировки положения.

• Поместите первую секцию зубчатой рейки горизонтально на шестерню привода, прижав крепления (втулки) к поверхности створки ворот. Выдерживайте зазор (2-3 мм) между зубчатой рейкой и шестерней для предотвращения воздействия веса створки на привод. Наметьте точки крепления зубчатой рейки на створке ворот.

• Сделайте необходимые технологические операции и закрепите секцию зубчатой рейки равномерно на воротах с помощью предназначенных монтажных принадлежностей.

• Подвигайте вручную ворота и убедитесь, что шестерня привода находится в зацеплении с зубчатой рейкой и обеспечиваются необходимые зазоры. В случае необходимости отрегулируйте положение секции рейки и/или привода.

• Поместите горизонтально предварительно собранную вторую секцию рейки встык с первой, используя дополнительную секцию рейки . При совмещении реек исключите возможность каких-либо смещений в зоне переходов с тем, чтобы обеспечить плавный ход ворот.

• Наметьте точки крепления второй секции зубчатой рейки и закрепите ее на створке ворот.

• Подвигайте снова вручную ворота и убедитесь в правильности установки секций зубчатой рейки, используя шестерню привода как контрольную точку.

• Установите аналогично второй секции зубчатой рейки следующие секции до полного охвата створки ворот. Избыток рейки в конце отрежьте.

• Проверьте тщательно правильность установки всей зубчатой рейки. Откройте и закройте створку ворот несколько раз вручную и убедитесь, что во время движения створки ход плавный и нет никаких трений; створка движется относительно шестерни привода равномерно; зубчатая рейка по всей длине находится в зацеплении с шестерней; выдержан зазор (2-3 мм) между зубчатой рейкой и шестерней. В случае необходимости отрегулируйте положение рейки и привода.

• Удостоверьтесь по окончании установки зубчатой рейки, что привод хорошо закреплен.

Не смазывайте зубчатую рейку и шестерню привода. Не приваривайте секции зубчатой рейки к креплению (втулкам) или друг к другу.
