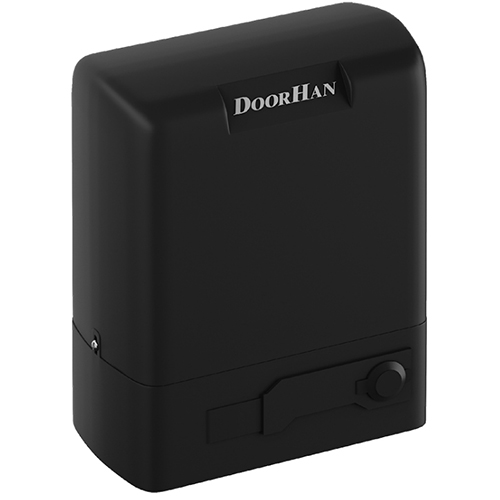

Привод для откатных ворот DoorHan Sliding 500 — до 500 кг
Привод DoorHan Sliding 500 — электромеханическая автоматика для откатных ворот весом до 500 кг и шириной створки до 8 м. Модель предназначена для бытового применения: частные дома, коттеджные посёлки, небольшие жилые объекты с интенсивностью использования до 50%. В отличие от старших моделей Sliding 1300 и Sliding 2100, редуктор в Sliding 500 работает в густой смазке — без масляной ванны, без риска течи сальников и без необходимости замены масла сезонно. В стандартный комплект входят привод, два пульта дистанционного управления, монтажное основание и инструкция на русском языке.
В комплект входят:
| Наименование | Кол-во | Примечание |
|---|---|---|
| Привод DoorHan Sliding 500 с платой управления и встроенным приёмником | 1 шт. | Редуктор в густой смазке, 500 Н усилия |
| Пульт дистанционного управления | 2 шт. | Входят в базовый комплект |
| Монтажное основание | 1 шт. | Для крепления к фундаментной закладной |
| Инструкция на русском языке | 1 шт. | Схемы подключения, настройка концевиков |
Фотоэлементы, сигнальную лампу и зубчатую рейку можно приобрести отдельно в нашем каталоге комплектующих.
Устройство и компоненты:
1. Привод: двигатель и редуктор в густой смазке
Двигатель и механический самоблокирующийся редуктор выполнены в едином алюминиевом корпусе. Редуктор работает на консистентной густой смазке — в отличие от масляной ванны, такая конструкция не требует проверки уровня, замены масла и не создаёт риска течи сальников. Приводная шестерня изготовлена из стали.
Самоблокировка редуктора — важное конструктивное свойство: когда двигатель обесточен, редуктор механически удерживает ворота в текущем положении, исключая их самопроизвольное смещение под ветровой нагрузкой или при попытке силового взлома.
2. Полимерная шестерня и стальной механизм сцепления
На вторичном валу редуктора установлена полимерная (пластиковая) шестерня, которую приводит стальная шестерня ротора двигателя. Полимерная шестерня обеспечивает тихую работу привода и снижает инерционные нагрузки — стандартное решение для бытовых приводов этого класса.
Механизм сцепления выполнен из стали: шпонка входит в паз стальной втулки и удерживается пружиной внутри вала. Это надёжная конструкция без пластиковых элементов в силовом тракте сцепления. Практический совет: при плановом ТО проверяйте состояние полимерной шестерни — она выходит из строя нечасто, но является расходным элементом при интенсивной или неправильно настроенной эксплуатации.
3. Ротор двигателя
Ротор двигателя передаёт вращение на стальную приводную шестерню. В целом узел надёжен, однако в отдельных партиях фиксировались случаи недостаточной заводской балансировки — это проявляется в повышенной вибрации корпуса при работе привода.
Практический совет: если после установки привод заметно вибрирует или работает с необычным шумом — сравните с образцом на объекте или обратитесь к дилеру по гарантии. Дисбаланс ротора — заводской дефект, не связанный с монтажом.
4. Магнитные концевые выключатели (герконы)
Конечные положения ворот (открыто / закрыто) определяются бесконтактными магнитными герконами. В отличие от механических аналогов, они не зависят от снега и наледи на зубчатой рейке — актуально в зимний период. Плата управления защищена отдельной крышкой от конденсата.
Практический совет: герконы серии Sliding используют штатные магниты со сравнительно слабым полем. Монтажники на vorotaforum.ru рекомендуют при установке сразу проверять надёжность срабатывания и при необходимости заменять магниты на более мощные. Дополнительно: перед пуском проверьте полярность подключения проводов концевиков — с завода встречается их неправильная ориентация.
5. Плата управления со встроенным приёмником
Плата управления расположена горизонтально под основной крышкой и дополнительно прикрыта защитным экраном от конденсата. Встроенный радиоприёмник позволяет подключить пульты сразу после монтажа без внешних модулей. Блок управления также имеет вход для внешней кнопки управления.
Привод оснащён встроенной защитой от перегрева двигателя — при превышении допустимой температуры привод останавливается до остывания, что продлевает срок службы при повышенной нагрузке.
6. Монтажное основание и аварийная разблокировка
Стальное монтажное основание входит в комплект и обеспечивает точную установку привода относительно зубчатой рейки. Правильный зазор между приводной шестернёй и рейкой напрямую влияет на ресурс полимерной шестерни редуктора.
Аварийная разблокировка выполнена с ключом: вставив ключ и потянув рычажок, пользователь расцепляет привод — ворота переходят в ручной режим с фиксацией положения. Это позволяет открыть или закрыть ворота при отключении электричества.
7. Пульты дистанционного управления (2 шт.) и инструкция
В стандартный комплект включены два пульта — это отличает Sliding 500 от старшей модели Sliding 1300, в базовом комплекте которой пультов нет. Пульты работают через встроенный в плату приёмник и прописываются согласно инструкции на русском языке.
Инструкция содержит полные схемы подключения периферийного оборудования (фотоэлементов, сигнальной лампы, внешней кнопки), описание настройки концевиков и порядок программирования пультов.
Почему выбирают DoorHan Sliding 500:
- Редуктор в густой смазке — не нужно обслуживать: нет масляной ванны, нет сальников с риском течи, нет необходимости подбирать специальное масло для морозов — для бытового применения это главное преимущество перед Sliding 1300.
- Самоблокирующийся редуктор: механически удерживает ворота в любом положении при отключении питания — дополнительный уровень безопасности и взломостойкости без отдельного замка.
- Два пульта в комплекте: не нужно докупать пульты отдельно — в базовой поставке уже два устройства управления.
- Магнитные концевые выключатели: не зависят от снега и наледи на зубчатой рейке — надёжная остановка в крайних положениях в любое время года.
- Встроенная защита от перегрева: привод автоматически останавливается при перегреве двигателя и возобновляет работу после остывания — защита от форс-мажорных нагрузок.
- Стальная приводная шестерня: шестерня, взаимодействующая с зубчатой рейкой, изготовлена из стали — практически не изнашивается при правильно выставленном зазоре.
- Стальной механизм сцепления: шпонка в пазу стальной втулки — надёжный силовой тракт без пластиковых элементов в узле аварийной расцепки.
- Защита платы от конденсата: дополнительная крышка над радиосхемой предотвращает образование конденсата на электронных компонентах при перепадах температур.
- Аварийная разблокировка с фиксацией положения: ключевой расцепитель переводит ворота в ручной режим с удержанием полотна — ворота не откатятся самопроизвольно после расцепки.
- Подходит для ворот до 8 м шириной: рабочий диапазон перекрывает большинство типовых проёмов частных домов.
